Dplot: Giải pháp vẽ đồ thị đơn giản cho học sinh, sinh viên

Trong bối cảnh hiện tại, khi mà các bạn học sinh, sinh viên tiếp cận máy tính một cách dễ dàng, phương pháp học toán đồ thị truyền thống bằng cách vẽ trên giấy có thể trở nên kém hiệu quả. Đặc biệt, việc hình dung các đồ thị trong không gian ba chiều trên mặt phẳng hai chiều lại càng khó khăn hơn.

Mặc dù thị trường phần mềm hiện nay có một số chương trình hỗ trợ vẽ đồ thị, tuy nhiên, việc sử dụng chúng thường đòi hỏi người dùng phải có kiến thức nhất định về xử lý máy tính. Để giải quyết vấn đề này, phần mềm Dplot đã được phát triển, nhằm cung cấp một giải pháp đơn giản và dễ tiếp cận cho cả những người không chuyên.

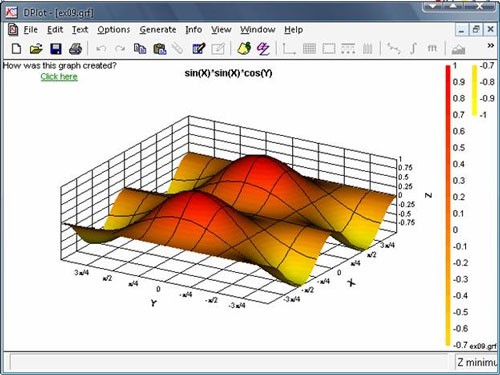

Giao diện chính của Dplot được thiết kế khá trực quan, bao gồm màn hình hiển thị, thanh menu và thanh công cụ.

Sau khi cài đặt thành công, khi khởi động chương trình, bạn sẽ được cung cấp một số mẫu biểu đồ đa dạng để tham khảo. Tiếp theo, bạn cần chuẩn bị các hàm số cần vẽ và thực hiện theo các bước sau:

Xác định loại đồ thị

Đầu tiên, bạn cần xác định xem đồ thị mà bạn muốn vẽ thuộc loại nào: trên mặt phẳng hay trong không gian. Việc này sẽ giúp bạn lựa chọn kiểu đồ thị phù hợp trong chương trình thông qua menu File/New:

XY Plot: Vẽ đồ thị trên mặt phẳng oxy.
1D Statistics Plot: Đồ thị dạng thống kê một chiều.
3D Surface: Đồ thị trong không gian OXYZ dạng bề mặt.
3D Scatter: Đồ thị trong không gian OXYZ dạng quét.
4D Surface: Đồ thị trong không gian 4D dạng bề mặt.
4D Scatter: Đồ thị trong không gian 4D dạng quét.

Chọn dạng hàm số

Sau khi chọn loại đồ thị, bạn chọn menu Generate và sau đó chọn dạng hàm số tương ứng với hàm số mà bạn muốn vẽ:

Dạng tham số: X=f(T), Y=g(T),…
Dạng tổng quát: Y=f(X); Z=f(X,Y),
Dạng khác: Y=poly(Y); Y=f(X,Y1,Y2).

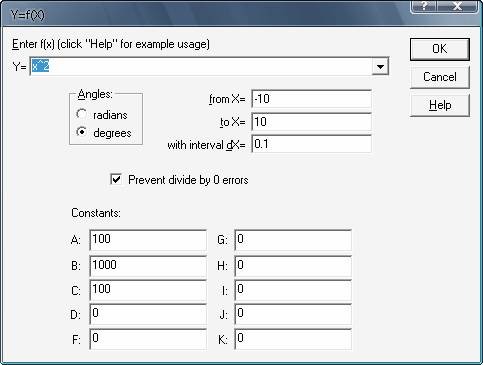

Ví dụ, để vẽ parabol có phương trình y = x², bạn chọn dạng Y= f(X). Sau đó, nhập biểu thức y = x^2 vào khung text. Tại mục Angles, bạn có thể chọn đơn vị đo là radian hoặc độ. Nhập giới hạn hiển thị của trục x của đồ thị tại khung From X, To X và dx. Đánh dấu chọn vào ô Prevent divide by 0 errors để tránh lỗi chia cho 0.

Các tính năng nâng cao

Một tính năng đặc biệt của Dplot là sau khi cài đặt, chương trình sẽ tự động thêm một công cụ vào menu trong chương trình Microsoft Excel (các phiên bản 98, 2000, XP, 2003, 2007). Bạn có thể mở Excel, nhập dữ liệu cần vẽ đồ thị, bôi đen các dòng và cột dữ liệu, sau đó nhấp vào nút Dplot. Chương trình sẽ tự động bật lên và vẽ đồ thị cho bạn.

Để xác định vị trí chính xác của một điểm trên đồ thị, bạn chỉ cần di chuyển chuột đến vị trí đó. Một khung nhỏ sẽ xuất hiện hiển thị tọa độ điểm đó, hoặc thông tin sẽ được hiển thị ở thanh trạng thái.

Bạn có thể tùy chỉnh màu sắc, độ lớn, kiểu nối liền hoặc nối rời của đồ thị bằng cách nhấp chuột phải lên biểu đồ. Nhấp chuột phải vào vùng trống của biểu đồ để thay đổi tỷ lệ giữa trục x và trục y.

Dưới đây là một số menu quan trọng mà bạn nên chú ý:

Menu Text + Title: Thiết lập tiêu đề cho đồ thị, trục x, trục y, trục z…
Menu Legend/Labels command: Thêm chú thích vào đồ thị.
Menu View + Crosshair Cursor: Thay đổi con trỏ thành một trục oxy, giúp bạn xác định hoặc so sánh các tham số trong đồ thị.
Menu View + Playback: Xem lại quá trình vẽ đồ thị như một video.
Menu Info + Distance between points: Đo khoảng cách giữa hai điểm trên đồ thị.

Lưu và sử dụng đồ thị

Sau khi hoàn thành việc vẽ đồ thị, bạn có thể lưu lại dưới dạng hình ảnh BMP, JPG, PNG… hoặc copy trực tiếp và dán vào các chương trình soạn thảo văn bản hoặc phần mềm chỉnh sửa ảnh.

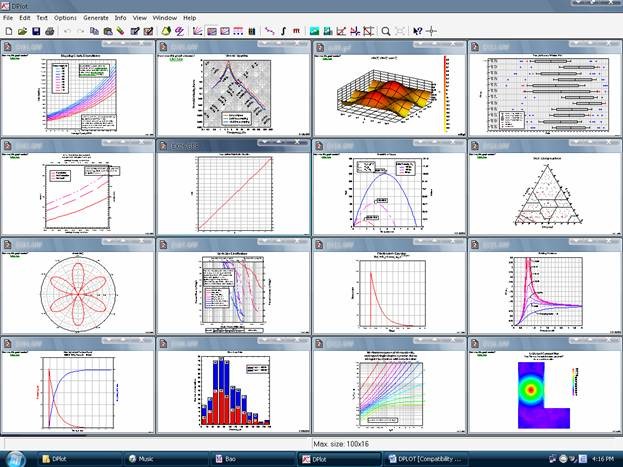

Chế độ nhiều màn hình cho phép bạn vẽ và theo dõi nhiều đồ thị cùng lúc một cách thuận tiện.
